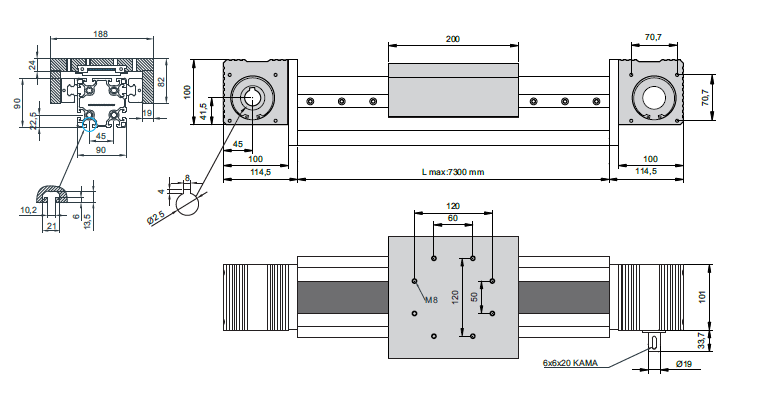

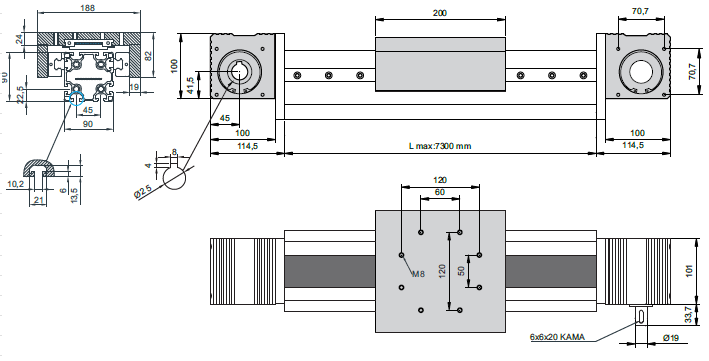

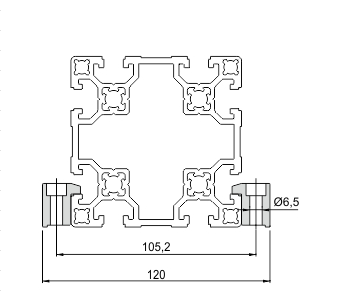

Gövde ; 90x90 Profil (Aluminyum 6063) T5
Kayış Gerilme Kuvveti ; 3000 N
Pozisyon Konumlama Hassasiyeti ; 0,1 mm
90×90 Lineer 8M50 Triger Kayışlı Modül, orta yük taşıma kapasitesi ve yüksek moment gerektiren doğrusal hareket uygulamaları için geliştirilmiştir. Güçlü ve rijit gövde yapısı sayesinde yüksek hızlarda kararlı ve hassas hareket sağlar.
Modülde kullanılan 8M50 HTD (High Torque Drive) triger kayış, kavisli/yarı yuvarlak diş profili sayesinde yük ve gerilimi diş yüzeylerine dengeli şekilde dağıtarak yüksek tork aktarımı ve güvenilir güç iletimi sağlar. NFT bezli ve çelik telli kayış yapısı, dayanıklılığı ve çalışma stabilitesini artırır.
Ray ve araba yataklama sistemi sayesinde, aynı serinin makaralı modüllerine kıyasla daha yüksek taşıma kapasitesi ve hassasiyet sunar. Farklı tip ve güçlerde motorların akuple edilmesiyle tahrik edilebilir. Yüksek hız, hassas konumlandırma ve orta yük taşıma kapasitesinin birlikte gerektiği CNC tezgâhları, ambalaj makineleri ve otomasyon hatları için güçlü bir lineer hareket çözümüdür.
• 90×90 mm güçlü ve rijit gövde yapısı
• 8M50 HTD triger kayış sistemi
• NFT bezli çelik telli kayış yapısı
• Kavisli / yarı yuvarlak HTD diş profili
• Yüksek tork aktarım kapasitesi
• Orta yük taşıma kapasitesi
• Yüksek moment dayanımı
• Yüksek hızlarda çalışmaya uygun yapı
• Ray ve araba yataklama sistemi
• Hassas ve tekrarlanabilir doğrusal hareket

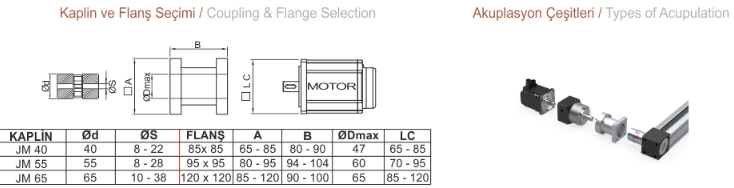

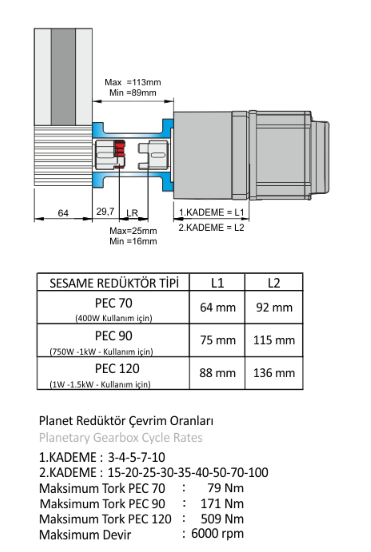

• Farklı tip ve güçlerde motorlarla tahrik edilebilme
• Servo ve step motor sistemleriyle uyumluluk
• Rijit ve dayanıklı gövde
• Uzun strok uygulamalarına uygun tasarım
• CNC tezgâhları
• Ambalaj makineleri
• Otomasyon hatları
• Robotik sistemler
• Pick & Place uygulamaları
• Montaj makineleri
• Transfer sistemleri
• Kesim ve işleme makineleri
• Paketleme makineleri
• Konveyör sistemleri
• Etiketleme makineleri
• Baskı makineleri
• Özel makine imalatı
• Endüstriyel otomasyon uygulamaları
• Yüksek hızda hassas doğrusal hareket
• Orta yüklerde yüksek performans
• Yüksek momentlere karşı dayanıklılık
• HTD diş yapısı sayesinde güvenilir tork aktarımı
• Ray ve araba sistemi sayesinde yüksek hassasiyet
• Makaralı sistemlere göre daha yüksek taşıma kapasitesi
• Farklı motor seçenekleriyle kolay tahrik
• Hassas ve tekrarlanabilir konumlandırma
• Rijit ve kararlı çalışma
• Uzun çalışma ömrü
• Düşük bakım ihtiyacı
• Makine ve otomasyon sistemlerine kolay entegrasyon
