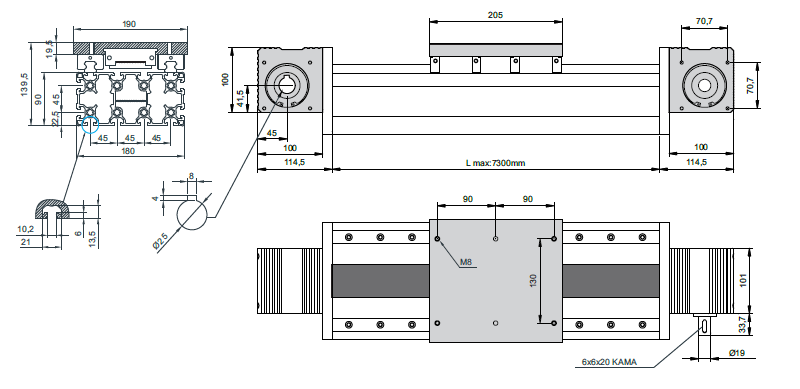

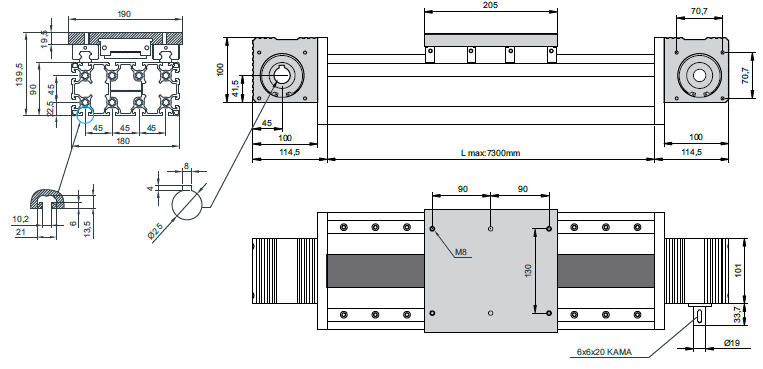

Gövde ; 90x180 Profil (Aluminyum 6063) T5
Kayış Gerilme Kuvveti ; 3000 N
Pozisyon Konumlama Hassasiyeti ; 0,1 mm
90×180 Lineer 8M50 Triger Kayışlı Modül, ağır yük taşıma kapasitesi ve yüksek moment gerektiren endüstriyel uygulamalar için geliştirilmiş, serinin en güçlü modül seçeneklerinden biridir. Modülde kullanılan 8M50 HTD (High Torque Drive) triger kayış, kavisli/yarı yuvarlak diş profili sayesinde yük ve gerilimi diş yüzeylerine dengeli şekilde dağıtarak yüksek tork aktarımı ve güvenilir güç iletimi sağlar.
NFT bezli ve çelik telli kayış yapısı, yüksek dayanım ve çalışma stabilitesi sunar. Çift raylı tasarımı, yükün daha dengeli dağıtılmasını sağlayarak yüksek taşıma kapasitesi ve yüksek moment dayanımı elde edilmesine yardımcı olur. Bu yapı, özellikle ağır yüklerin uzun strok boyunca hassas ve kararlı şekilde taşınması gereken uygulamalarda önemli avantaj sağlar.
Triger kayışlı tahrik sistemi sayesinde yüksek hız, hassasiyet ve düşük çalışma gürültüsü sunan modül; CNC tezgâhları, ağır iş makineleri ve robotik eksen uygulamalarında güvenilir bir lineer hareket çözümüdür.
• 90×180 mm güçlü ve rijit gövde
• 8M50 HTD triger kayış sistemi
• NFT bezli çelik telli kayış
• Çift raylı lineer yapı
• Çok yüksek yük taşıma kapasitesi
• Yüksek moment dayanımı
• Yüksek tork aktarımı
• Kavisli / yarı yuvarlak HTD diş profili
• Yüksek hızlarda çalışmaya uygun tasarım
• Hassas ve tekrarlanabilir doğrusal hareket
• Rijit ve kararlı çalışma
• Düşük çalışma gürültüsü
• Uzun strok uygulamalarına uygunluk
• Servo ve step motorlarla uyumlu
• Ağır hizmet uygulamalarına uygun yapı
• CNC tezgâhları
• Ağır iş makineleri
• Robotik eksen uygulamaları
• Portal ve gantry sistemleri
• Kaynak robotları
• Ağır yük taşıma sistemleri
• Endüstriyel otomasyon
• Sac işleme makineleri
• Kesim ve işleme makineleri
• Transfer sistemleri
• Montaj hatları
• Özel makine imalatı
• Ağır hizmet lineer hareket uygulamaları
• Endüstriyel otomasyon uygulamaları
• Çok yüksek taşıma kapasitesi
• Yüksek momentlere karşı üstün dayanım
• Çift ray sayesinde dengeli yük dağılımı
• Yüksek tork aktarımı
• Yüksek hızda hassas hareket
• Uzun strokta kararlı çalışma
• Hassas ve tekrarlanabilir konumlandırma
• Düşük çalışma gürültüsü
• Rijit ve titreşimsiz hareket
• Ağır çalışma koşullarına uygunluk
• Uzun servis ömrü
• Düşük bakım ihtiyacı
• Ağır yüklerde güvenilir performans
